Nmon (2)_ Nmon Visualizer 이용해 시각화하기

https://jaehhhk.tistory.com/33

Nmon (1)_ 설치 후 이용해보기



이전 포스팅에서는 Nmon을 설치하고 CPU, Memory, Disk, Network 자원의 모니터링을 수행해보는 방법을 설명했다.



이번에는 Nmon의 마지막 시리즈로 Nmon Visualizer를 이용해 시각화해보는 방법에 대해 실험 환경을 가정해 설명해보도록 하겠다.



---

Nmon Visualizer 설치

설치 링크

https://github.com/nmonvisualizer/nmonvisualizer/releases

Releases · nmonvisualizer/nmonvisualizer



우선 위 링크에서 .jar 파일을 다운로드 받아준다.



이후 java를 설치해주어야 한다. 이미 깔려있는 경우는 넘어가도록 하자.

// 설치 가능 리스트 업데이트
apt-get update

// JDK install 해주기
sudo apt-get install openjdk-8-jdk

// java 버전 체크
java -version





이후 다운받은 Nmon Visualizer 디렉터리로 이동해 jar 파일을 실행해주도록 한다.

java -jar NMONVisualizer_2021-04-04.jar



실행을 완료하면 위와 같이 Nmon Visualizer 화면이 뜰 것이다.

이 화면이 뜨면 정상적으로 설치된 것이다.





실험 환경 정의

Nmon Visualizer을 정상적으로 설치해주었다면, 시각화를 해보기 전 어떤 실험을 할 것인지 환경을 정의해볼 것이다.



유튜브에 들어가 런타임 2시간 정도 되는 영상 5개를 동시에 재생한 후 각 시스템 지표들의 변화 양상을 알아본다.







Nmon 명령어 활용하기

실험 환경까지 정의 완료했다면, 이제는 Nmon 명령어를 이용하여 시각화를 진행해보도록 하겠다.

우선 Nmon 명령어는 아래와 같은 양식으로 이용한다.

// nmon이라는 디렉토리 만듦
mkdir nmon


// 수집 결과를 파일로 저장하는데, 1초에 한번 씩 60번. 즉 1분동안 1초간격으로 데이터수집
// 이때 결과 피일은 nmon이라는 디렉토리에 저장
nmon -f -s 1 -c 60 -m nmon



Nmon 명령어 옵션 설명은 아래와 같다.

• -f  : 파일로 저장
• -s : Seconds, 몇초 주기로 데이터를 수집할 것인지 설정
• -c : Number, 지정한 시간동안 몇 번 데이터를 수집할 것인지 설정
• -m : 파일을 저장할 디렉터리 명



명령어를 수행해준 후 지정한 시간 후에

아까 만들어준 nmon 디렉터리에 가보면 결과 파일이 성공적으로 생성된 것을 볼 수 있다.



참고로, 나는 현재 VMware 가상머신에서 실험을 진행해서 아래와 같이 GUI 버전으로 파일을 확인한다.





---

결과 확인

이제부터 해당 파일에 들어가 각 자원별 양상을 모니터링한 후 시각화한 결과를 보도록 하겠다.



1. CPU



가로축은 시간, 세로축은 이용률(%)이다.



CPU는 동영상을 재생하기 시작한 9초 지점부터 이용률이 급격히 증가하는 것을 볼 수 있다.

이후 29초 부근에 이용률이 급격히 감소하다가 다시 급격히 증가한다.



이는 중간 유튜브 광고의 영향이지 않을까? 싶다.



각 지표별 설명은 아래와 같다.

• %user : application level에서 실행 중일 때 CPU 사용률
• %sys : 커널에서 실행 중일 때의 CPU 사용률
• %wait : 디스크의 입출력이 늦어져 해당 프로세스가 idle 상태가 되는 경우의 비율
• %steal : virtual CPU에 의해 뜻하지 않는 대기 시간이 생기게 되는 비율
• %busy : %Busy CPU = ("Total CPU time" from Time Model Statistics) / "BUSY_TIME" from Operating System Statistics)



2. Memory

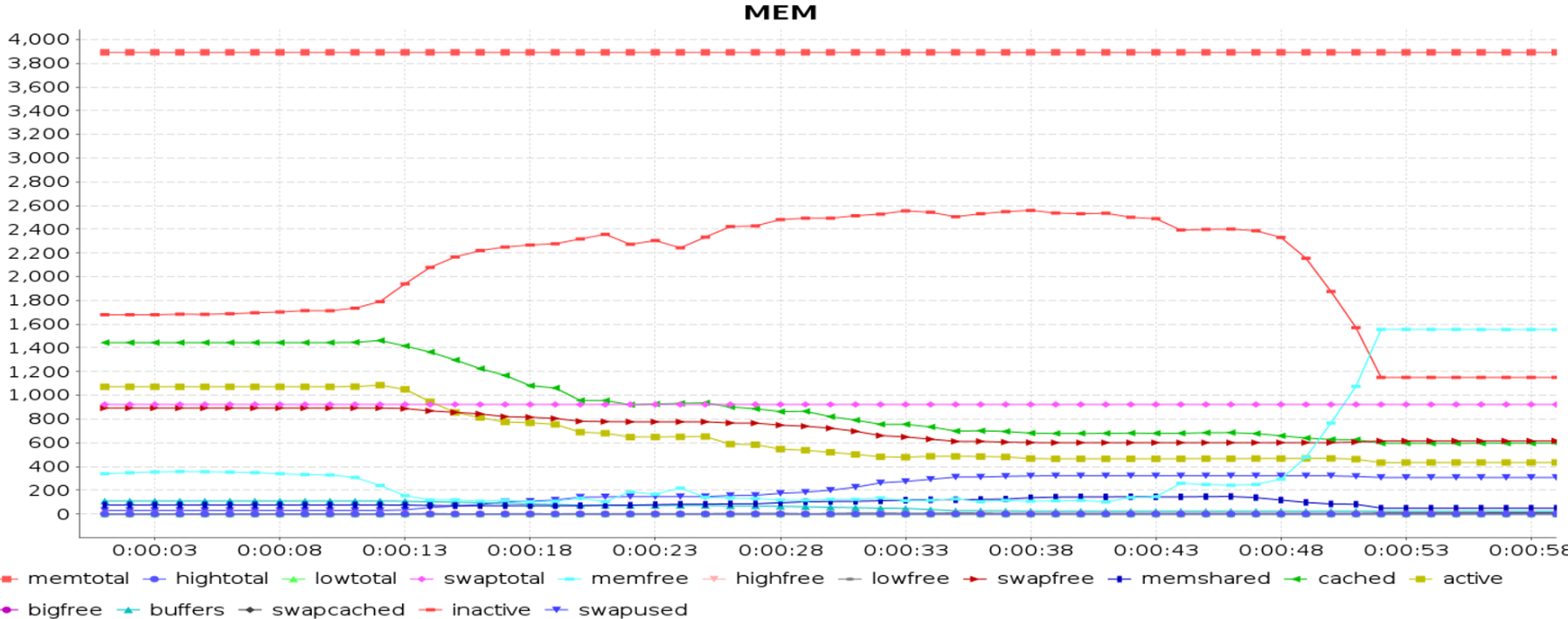

memfree 지표를 보면 동영상을 재생하기 시작한 8초 부근부터 free 지표가 낮아졌다가, 동영상을 종료 시킨 50초 부근에서 급격히 상승하는 것을 볼 수 있다.



각 지표별 설명은 아래와 같다.

• memfree : free 상태에서 메모리 크기
• avail : 스왑 없이 새로운 프로세스를 시작할 때 사용할 수 있는 메모리 양
• cached : 페이지 캐시의 메모리 크기
• active : 사용 중인 메모리에서 최근에 사용된 메모리 정보 -> 메모리 부족으로 여유 메모리를 확보하고자 할 때 후순위
• inactive : 사용 중인 메모리에서 최근에 사용되지 않은 메모리의 크기
• free : total에서 used와 buff/cahce를 뺀 실제 사용 가능한 여유 있는 메모리량 / 사용되지 않은 스왑 크기



3. Disk



디스크 장비도 마찬가지로 전반적으로 동영상 재생을 시작한 8초 부근부터 %busy가 늘어난 것을 볼 수 있다.

• %busy : 특정 단위시간(deltams)당 디스크 I/O 처리 시간의 비율



---



이렇게 해서 Nmon 시리즈는 마무리하도록 하겠다.



다음 포스팅은 아마 시스템 모니터링 툴 중 남은 Sysstat이 되지 않을까? 싶다.
