이번 포스팅에서는 서버내 실제 디스크를 Target으로 잡아 마운트해준 후, Client에서 실제로 클러스터링이 잘 되었는지 확인해볼 것이다.



저저번 포스팅에서도 언급했듯이, 나는 소규모 환경에서 클러스터링을 진행하기 때문에 MGS와 MDS를 하나의 서버에 설치해주었다.



따라서 MGS_MDS, OSS 서버에 있는 디스크(SSD, HDD)를 각각 Lustre에 마운트해주어  하나의 타겟으로 잡은 후 MGS_MDS와 Client를 연결해준 후 Lnet을 통해 각 서버에 Ping이 제대로 도는지 확인함으로써 클러스터링을 완료하도록 하겠다.



---

MGS_MDS

우선 각 서버가 보유한 스토리지의 종류와 개수를 파악해야 한다.

lsblk -d -o name, rota





이때 1은 HDD, 0은 SSD를 의미한다.



다음으로 이중에서 마운트 가능한 스토리지(아무것도 마운트되어있지 않은)를 확인하려면

df -hT



통해 온전히 하나의 타겟으로 잡을 수 있는 스토리지는 어떤것이 있는지 확인해볼 수 있다.



확인해 본 결과 MGS_MDS를 설치할 dn2 서버에서 사용가능한 스토리지는 sdd와 sde였다.

이중 나는 sdd를 MDT로 잡기로 했다.



스토리지 포맷

sdd를 MDT로 사용하기로 했으므로 이제 이를 Lustre을 파일시스템으로 하여 포맷해주어야 한다.

mkfs.lustre --fsname=lustre --mgs --mdt --index=0 /dev/sdd

mkfs.lustre --fsname=lustre --mgs --mdt --reformat --index=0 /dev/sdd  # 포맷 다시 할 경우





마운트

Lustre 파일시스템으로 포맷해주었으면, 서버에 마운트를 하면 된다.



mkdir /mnt/mdt  # 마운트 할 디렉터리 생성

mount -t lustre /dev/sdd /mnt/mdt  # Lustre로 마운트

df -hT /mnt/mdt  # 마운트 결과 확인





마운트 결과 Lustre로 제대로 마운트된 것을 확인할 수 있다.





---

OSS

다음으로 OSS에 OST를 마운트해주어야 한다.



OSS의 스토리지는 아래와 같다.



MGS_MDS때와 마찬가지로 마운트할 디스트를 확인해본 결과, sdd와 sdc를 마운트 할 수 있었다.

+ 추가로 나는 여기에서 Nvme SSD를 설치해주었으므로 이것도 같이 마운트해주겠다.



스토리지 포맷

OST를 잡아줄 때는 인덱스 번호(0~)를 지정해주어야 한다.

mkfs.lustre --fsname=lustre --ost --mgsnode=mgs의 IP주소@tcp --index=0 /dev/sdd
mkfs.lustre --fsname=lustre --ost --mgsnode=mgs의 IP주소@tcp --index=1 /dev/sdc
mkfs.lustre --fsname=lustre --ost --mgsnode=mgs의 IP주소@tcp --index=2 /dev/nvme0n1





마운트

# 마운트할 디렉터리 만들어주기
mkdir /mnt/ost0
mkdir /mnt/ost1
mkdir /mnt/ost2

# 마운트
mount -t lustre /dev/sdd /mnt/ost0
mount -t lustre /dev/sdc /mnt/ost1
mount -t lustre /dev/nvme0n1 /mnt/ost2





---

Client

Client 경우 스토리지 타겟을 따로 잡아줄 필요는 없다.



mkdir /mnt/lustre

mount -t lustre mgs_mds IP주소@tcp:/lustre /mnt/lustre





---

클러스터링 확인

위의 과정을 마쳤다면, 이제 Lustre로 제대로 클러스터링이 되었는지 확인해보아야 한다.



Lnet으로 Ping을 쏴보며 제대로 통신되는지 확인해보겠다.

lctl ping IP주소





위와 같이 IP주소로 잘 뜨면 제대로 ping이 돌고 있는 것이다.





다음으로 Client에서 각 타겟들이 잘 잡혀있는지 확인해보겠다.

이 명령어는 Client 터미널에 입력해준다.

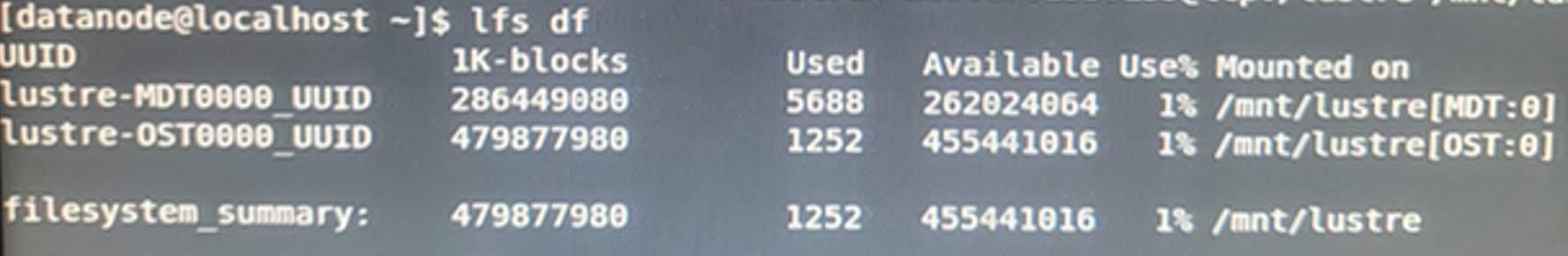

lfs df



이는 Nvme를 설치해주기 전에 캡처한 화면이다.

각 서버에서 타겟으로 잡아준 것들이 그대로 뜨게 된다면 제대로 클러스터링된 것이다.



---

마무리

여기까지 타겟을 잡아주고, 결과를 Client 서버에서 확인해주는 과정까지 마무리해봤다.



다음 포스팅에서는 Lustre 실습을 통해 파일이 제대로 분산처리되는지 확인해보도록 하겠다.
